无锡市明通动力工业有限公司

低压电机用冷却风机

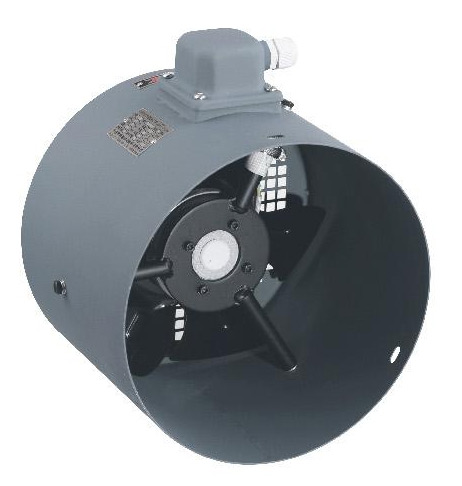

国家标准尺寸风机/A-1型（外转子）

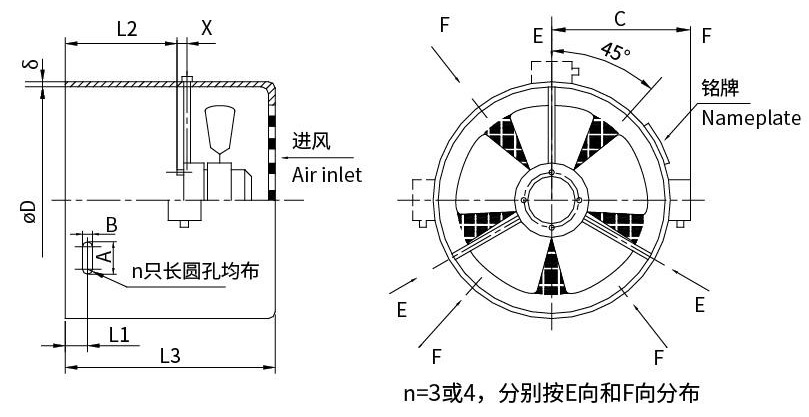

型号	φD	L1	L2	X	L3	δ	A	B	n	C
G-63A	121⁺¹	10±1	35±3	10	125	1.2	10	6	3	115
G-71A	136⁺¹	12.5±1	35±3	10	125	1.2	10	6	3	120
G-80A	155⁺¹	15±1	50±3	10	137	1.2	10	6	3	130
G-90A	175⁺¹	15±1	55±3	10	142	1.2	10	6	3	140
G-100A	193⁺¹	15±1	55±3	10	155	1.2	12	7	3	151
G-112A	217⁺¹	17±1	55±3	10	155	1.2	12	7	3	163
G-132A	258⁺¹	17±1	60±3	10	165	1.2	12	7	3	182
G-160A	314⁺¹	20±1	92±5	10	215	1.5	12	7	4	210
G-180A	352⁺¹	35±1	118±5	10	235	1.5	12	7	4	231
G-200A	393⁺¹	40±1	130±5	10	260	1.5	15	9	4	252
G-225A	443⁺¹	45±1	141±5	15	300	1.5	15	9	4	276
G-250A	482⁺¹	55±1	158±5	15	320	1.5	15	9	4	296
G-280A	546⁺¹	65±1	167±5	15	335	2	20	11	4	362
G-315A	614⁺²	75±1	185±5	30	390	2	25	11	4	398
G-355A	694⁺²	82±1	195±5	30	410	2.5	25	13	4	437

风机型号	电机型号	电压 V	频率 Hz	输入功率 W	额定电流 A	转速 rpm	风量 m³/h	风压 Pa	噪声 dB(A)	防护等级 IP
G-63A	68-13	380	50	25	0.09	2800	45	40	62	54/55
G-71A	68-13	380	50	35	0.09	2850	52	50	62	54/55
G-80A	68-13	380	50	45	0.09	2650	58	60	62	54/55
G-90A	68-13	380	50	45	0.09	2600	91	80	65	54/55
G-100A	92-15	380	50	65	0.15	2750	142	80	67	54/55
G-112A	92-15	380	50	80	0.15	2550	229	80	67	54/55
G-132A	92-24	380	50	55	0.23	1430	337	35	69	54/55
G-160A	92-32	380	50	60	0.28	1400	609	40	72	54/55
G-180A	92-32	380	50	85	0.28	1350	686	55	72	54/55
G-200A	92-32	380	50	110	0.28	1200	1679	65	72	54/55
G-225A	102-48	380	50	170	0.40	1450	1786	70	74	54/55
G-250A	102-55	380	50	200	0.60	1400	1813	80	75	54/55
G-280A	102-55	380	50	270	0.60	1350	2415	85	78	54/55
G-315A	138-50	380	50	520	1.05	1300	2820	110	81	54/55
G-355A	138-65	380	50	310	0.95	950	3500	80	85	54/55
G-355A	138-65	380	50	600	1.65	1350	4900	150	85	54/55
